测试信息

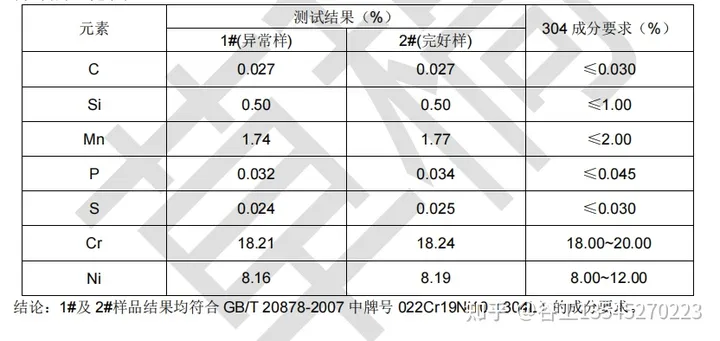

1.成分分析

测试方法： gb/t 11170-2008

测试设备：火花直读光谱仪

测试结果：见下表

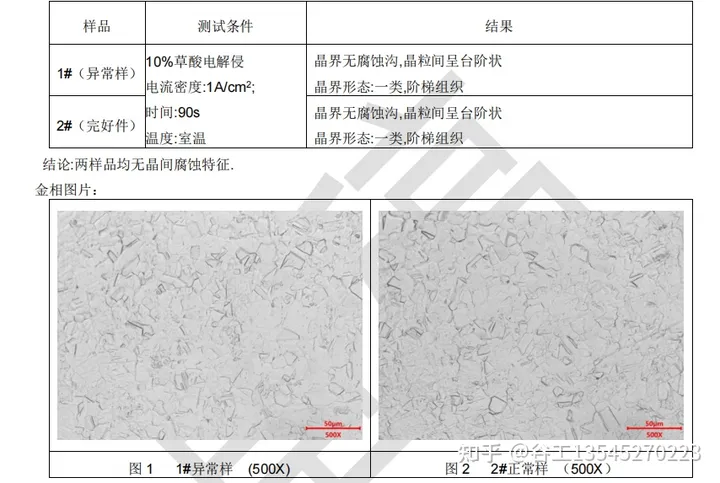

2.晶间腐蚀

测试方法：gb/t 4334-2020 (a 法)

测试设备：金相显微镜

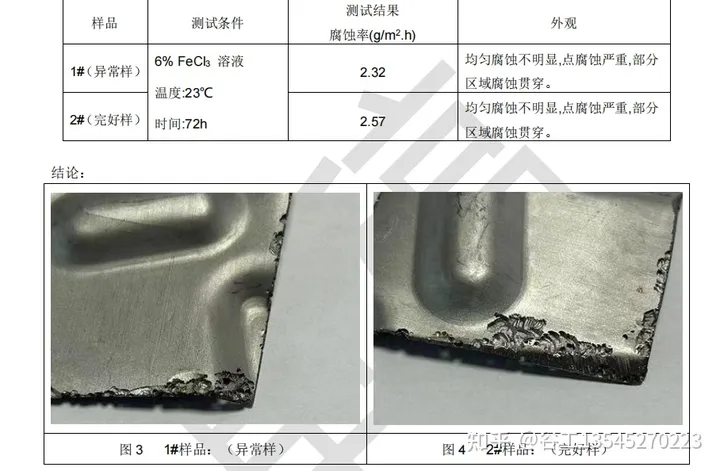

3.点腐蚀测试

测试方法：gb/t 17897-1999

测试设备：分析天平

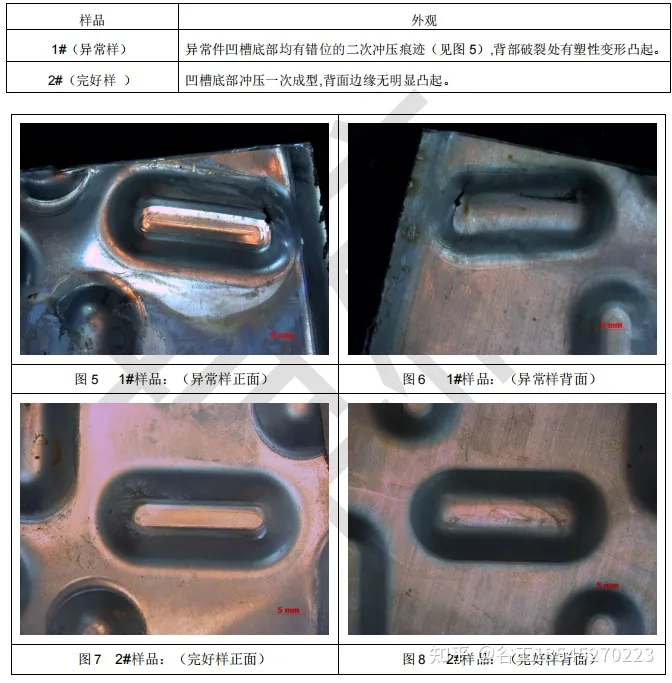

4.外观

测试设备:体视显微镜

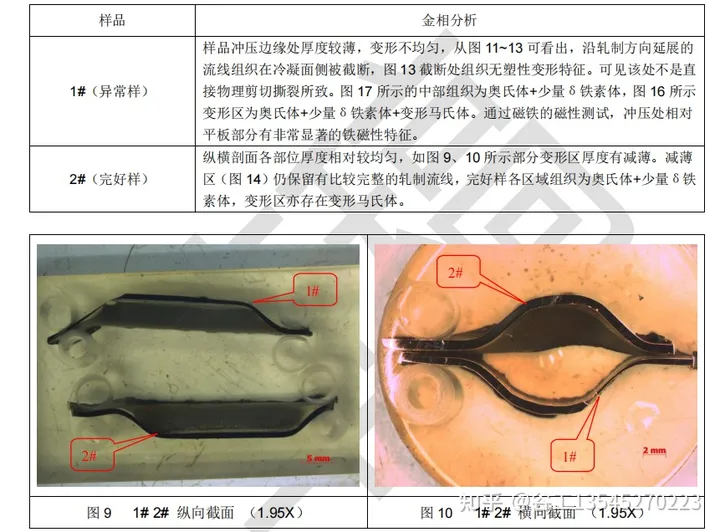

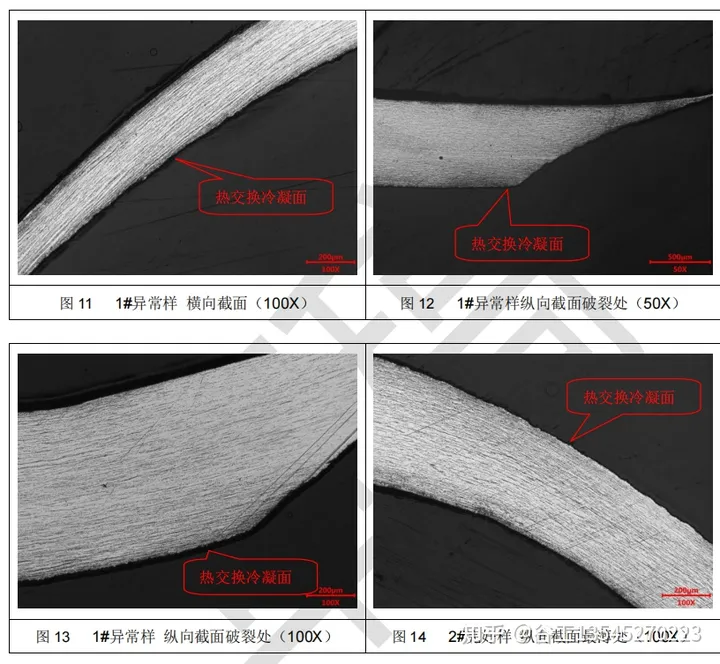

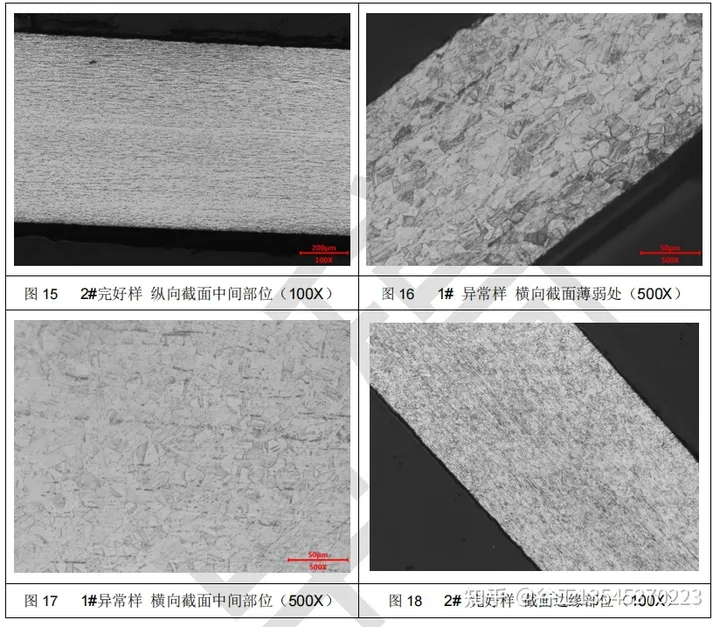

5.宏观及微观分析

测试标准： gb/t 226-2015& gb/t 13298-2015

测试设备：金相显微镜&体视显微镜

测试部位：将异常样及完好样沿凹槽中部纵向及边缘部分横向剖开分别镶嵌后，进行研磨、抛光、腐蚀后在

显微镜下观察

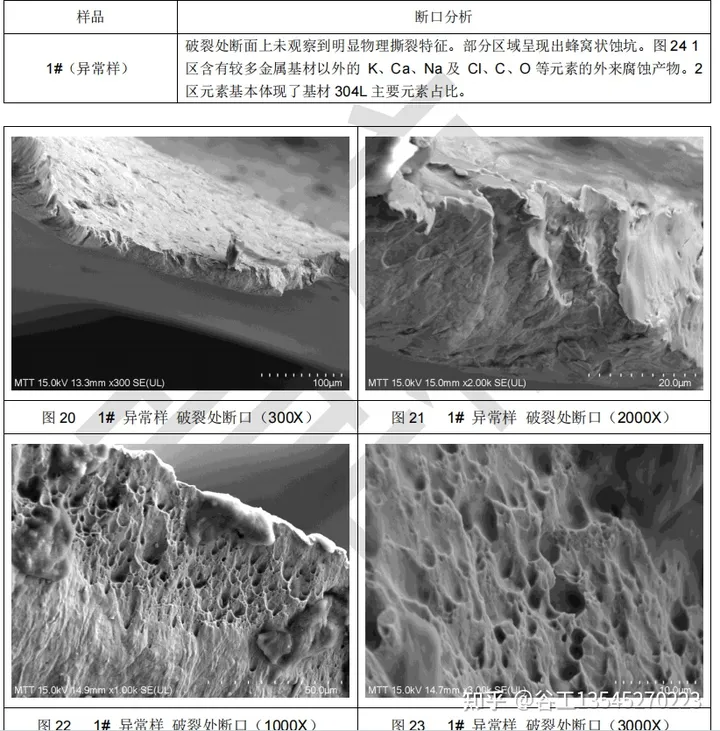

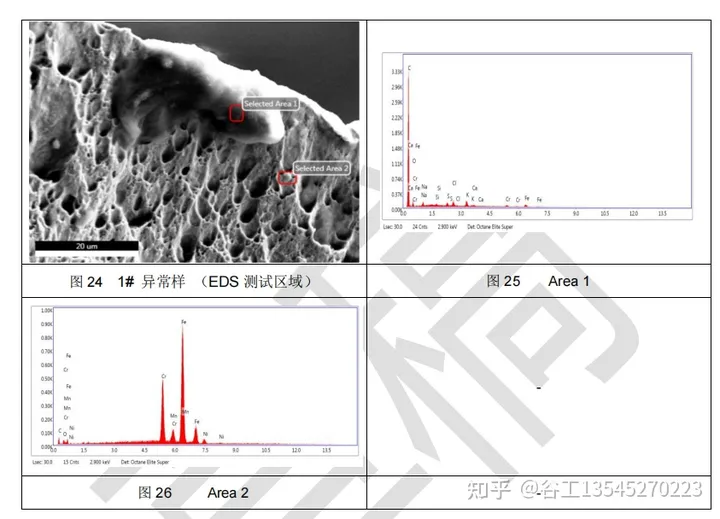

6.断口形貌及 eds 成分分析

测试设备：sem eds

测试部位：沿破裂处剖开。观察破裂处断口及部分区域 eds 成分分析

7.综合结论

给合 1~7 的测试项目结果可知。冷凝板材质符合 304l 成分要求，材质方面无异常。失效件成形工

艺上的二次冲压使得凹槽处变形不均匀，局部区域厚度减薄明显，冷加工变形导致产生变形马氏体，且

冷加工变形会使冷凝器凸面一直处于拉应力状态。根据客户提供的使用环境及冷凝器原理可知，冷凝器

外表面会冷凝附着硝酸及氢氟酸形成酸性溶液。冷凝器金相组织并非为单一奥氏体组织，会降低耐腐蚀

性能，处于拉应力的表面会加速与酸性物质产生反应，于是在在冲压有缺陷的厚度zui薄弱处腐蚀穿透。
