慢应变应力腐蚀ssrt测试 应力腐蚀敏感指数iscc测试-j9九游国际真人

应变速率试验（ssrt）作为实验室试验方法，初应用于快速选材、判断不同合金成分和不同结构等对应力腐蚀的敏感性或对各类电化学参数的影响等，近年来已用于理论研究，并逐渐成为研究应力腐蚀行为的经典方法。

ssrt方法是以一个恒定的、相当缓慢的应变速率对置于腐蚀环境中的试样施加拉应力，通过强化应变状态来加速应力腐蚀的产生和发展过程。ssrt方法提供了在传统应力腐蚀试验条件下不能迅速激发scc的环境里，确定延性材料scc敏感性的快速试验方法，它能使任何试样在很短的时间内发生断裂，因此它是--种相当苛刻的加速试验方法。

慢应变速率试验常用的加载方式是采用单轴拉伸的方法，即在拉伸机上将试样的卡头以一定位移速度移动，使试样发生慢应变，直至把试样拉断。该实验--般使用特制的慢应变速率拉伸试验机，对于试验机的要求是: (1)在试样所承受的载荷下，设备有足够的刚度，不至变形; (2)能提供可重现的恒应变速率，范围约为103~10's'; (3)配备有能维持试验条件的试验容器及其它控制和记录的仪器、

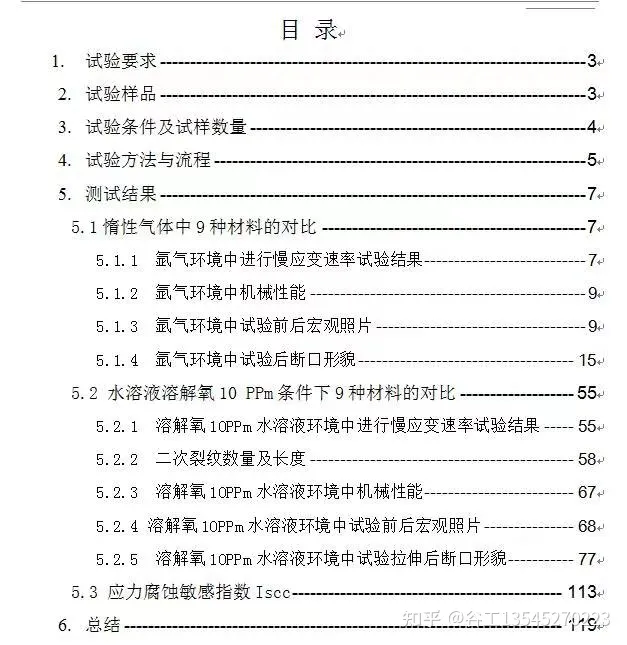

测试报告

1、 慢应变速率应力腐蚀试验：对处于一定环境条件下的试样，以缓慢的拉伸速率施加应力，直至试样断裂，以测定材料应力腐蚀断裂的敏感性。慢应变速率应力腐蚀试验基本知识 应力腐蚀(scc) :应力腐蚀是指指材料在拉应力和特定的化学介质联合作用下所产生的低应力脆性断裂现象。 慢应变速率试验：slow strain rate testing(简称ssrt) 第1页/共22页应力腐蚀发生一般有以下四个特征：1. 一般存在拉应力，但实验发现压应力有时也会产生应力腐蚀。2. 对于裂纹扩展速率，应力腐蚀存在临界kiscc，即临界应力强度因子要大于kscc，裂纹才会扩展。3. 一般应力腐蚀都属于脆性断裂。4. 应力腐蚀

2、的裂纹扩展速率一般为10- 610-3 mm/min，而且存在萌生期，扩展区和失稳断裂区三部分。第2页/共22页应力腐蚀开裂过程分为三个阶段：裂纹萌生裂纹源多在保护膜破裂处，而膜的破裂可能与金属受力时应力集中与应变集中有关，此外，金属中存在孔蚀，缝隙腐蚀，晶间腐蚀等往往是scc裂纹萌生处。萌生期长短，少则几天，长达几年，几十年，主要取决于环境特征与应力大小。裂纹扩展应力腐蚀开裂裂纹的扩展速率da/dt与裂纹jianduan的应力强度因子k1的关系如右图所示.在第一阶段da/dt随k1降低而急剧减少。当k1降到k1scc以下时应力腐蚀开裂裂纹不再扩展，因此k1scc时评定材料应力腐蚀开裂倾向的指标之一。在第

3、二阶段，裂纹扩展与应力强度因子k1大小无关，主要受介质控制。失稳断裂纯粹由力学因素k1控制，da/dt随k1增大迅速增加直至断裂。第3页/共22页影响应力腐蚀开裂的因素 第4页/共22页每种合金的应力腐蚀开裂只对某些特殊介质敏感下表列出了各种合金应力腐蚀开裂的环境介质体系 合金腐蚀介质碳钢和低合金钢naoh溶液，含有硝酸根，碳酸根，硫化氢水溶液，海水，海洋大气和工业大气，硫酸硝酸混合液，三氯化铁溶液，湿的coco2,空气高强度钢蒸馏水，湿大气，氯化物溶液，硫化氢奥氏体不锈钢高温碱液，高温高压含氧纯水，氯化物水溶液，海水，浓缩锅炉水，水蒸气(260c)，湿润空气（湿度90%），硫化氢水溶液，na

4、clh2o2水溶液，二氯乙烯等铜合金nh3蒸汽，氨溶液，汞盐溶液，含so2的大气，三氯化铁，硝酸溶液钛合金fayanxiaosuan，海水，盐酸，含cl,br,i水溶液，甲醇，三氯乙烯，ccl4，氟利昂铝合金nacl水溶液，海水，水蒸气，含二氧化硫的大气，含br,i水溶液，汞第5页/共22页慢应变速率应力腐蚀试验机的执行标准：iso 7539-7-2005 corrosion of metals and alloys stress corrosion testing part7: method for slow strain rate testinggb/t15970.7 2000（idtiso7539-7：1
