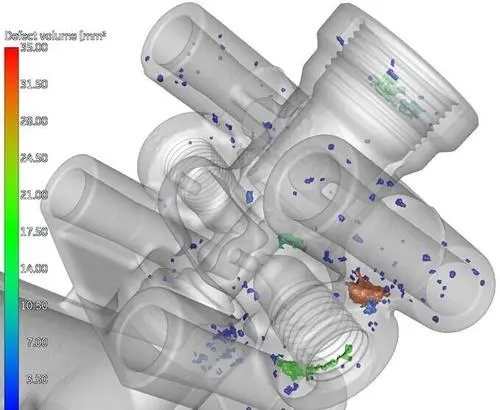

孔隙率检测是工业ct技术中的一种数据分析方法。顾名思义，“孔隙率”即孔隙所占的比率。在工业ct检测中，孔隙率是指材料内部某一剖切面上孔隙的面积占所在切面的面积比。主要应用于金属、非金属铸件。通过对工件内部孔隙率的检测来判定工件的质量。

工业ct孔隙率检测的标准主要有vdg p202/p201、vw 50093/50097、vw 6093/6097等等，还有其它企业自制的企业标准。

vdg p202/p201 是由德国铸造协会（vdg）压铸和轻金属铸造特别技术委员会制定的铸件孔隙率规范。主要说明了铸件内部或表面气孔产生的原因，孔隙率对工件可能造成的影响，以及气孔的分级。在此基础上，大众汽车制定自己的企业标准vw 50093/50097、vw 6093/6097。

大众汽车对其供应商要求多数工件需满足标准vw 50093/50097，目前市场上，大众标准的孔隙率的检测相对较多。

vw 6093/6097 是对孔隙率的测定方法的说明（vw 6093是zui新版本），指导参考面的选择和孔隙率的测定。比如：

①vw 6093标准要求参考面必须是正方形。

vw 50093/50097 是对孔隙率规格的要求说明，一般工件图纸上会注明孔隙率规格，作为工件质量合格的评判标准，例如：vw 50097 d10。

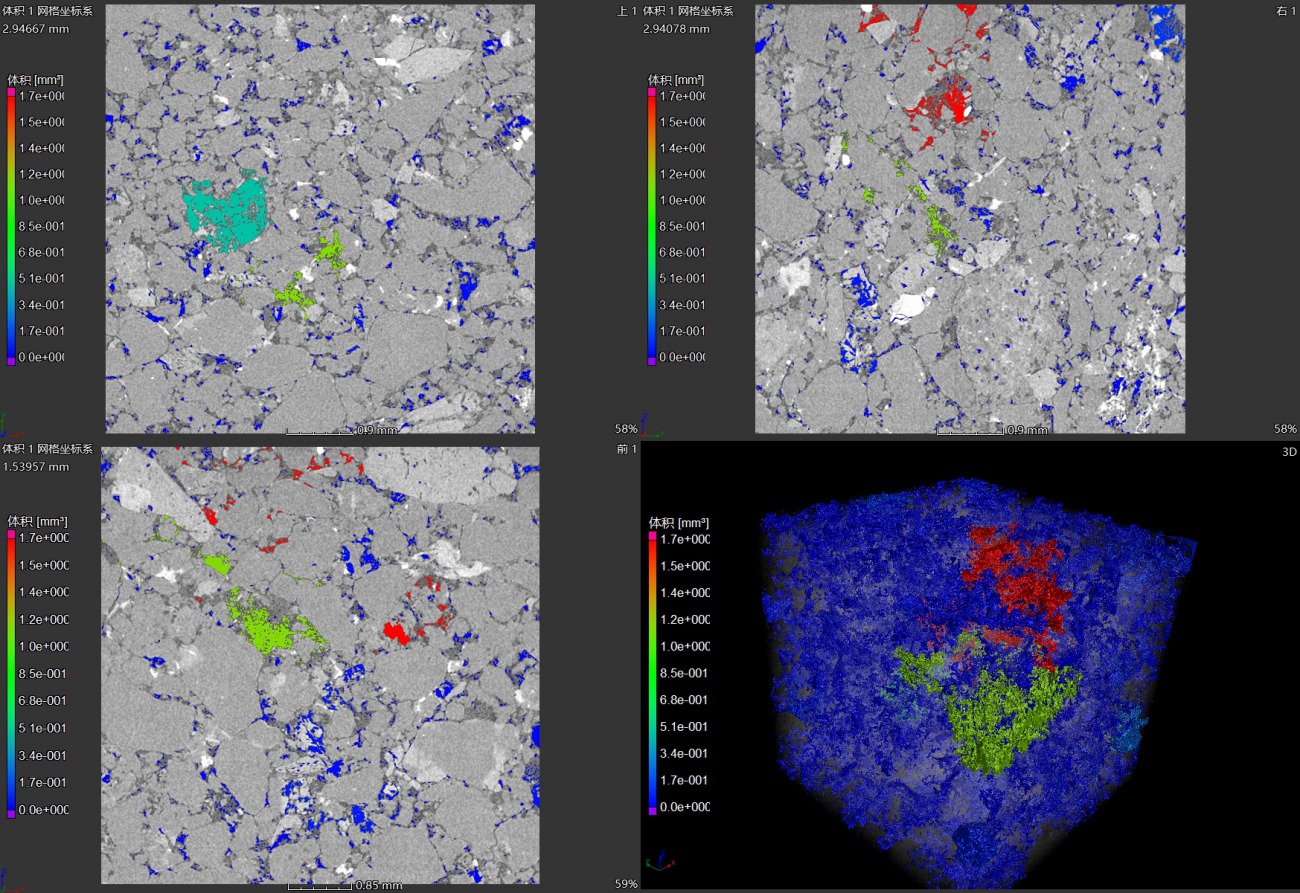

图示显示孔隙率为10.12%，按照vw50097 d10的标准进行判定，此工件不合格。

vw 50093 是vw50097的更新版本，但vw50097还在被广泛使用。vw 50093是根据vdg p202在vw50097的基础上做了些调整，这两个标准在使用要求上相差不大。

工业ct是一种广泛应用前景的检测工具，有着其他无损检测手段所不具备的许多重要功能，目前，工业ct不仅应用到航空航天、化工、精密机械等重要产品的检测方面，还用到汽车、石油、地质、考古、木材等许多领域，近年来国内关于它的应用和发展也很迅速。利用工业ct可以非接触、非破坏地检测物体内部结构，得到没有重叠的数据和图像，不仅地给出物体内部细节的三维位置数据，还可以定量地给出细节的辐射密度数据，尤其工业ct孔隙率检测越来越被汽车工业和航天工业采用，这也让工业ct成为无损检测zui为重要的发展方向。
