湖州市人工加速老化试验检测机构-j9九游国际真人

人工加速老化试验的原理及试验

人工加速老化试验的原理

试样暴露在可控的环境条件下，该条件包括光照，温度，湿度等因素，经过规定的试验周期后，对试样进行相关性能的检测，分析试验的性能变化。

试验方法

氙灯老化试验

gb5237.4.2008中明确规定了氙灯老化试验时间为1000h[6]，到试验终点时，对试样进行性能测试。实验条件为循环周期：光照102min，之后光照 18min喷淋，实验室温度38℃±3℃，黑板温度65℃±3℃，湿度控制为50%，期间每隔250h对试样进行一次性能测试。

荧光紫外灯老化试验

因为uvb-313[7]灯管对涂层破坏力极强，所以试验周期控制为300h到试验终点时，对试样进行性能测试。试验条件为循环周期：光照4h 冷凝4h，期间每隔100h对试样进行一次性能测试。

试验结果及分析

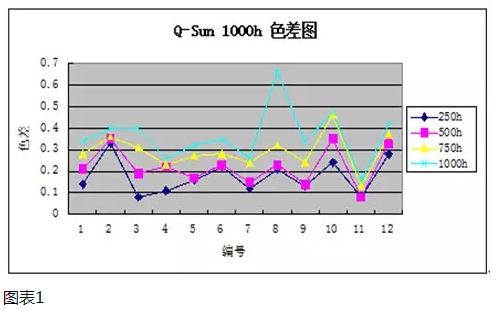

由图一，q-sun 1000h色差图可得，经250h试验后，样品的色差变化基本在0-0.3之间；500h后，变化在0.1-0.4之间；750h后，在0.2-0.4之间；1000h后，在0.2-0.5之间，试验单个样品的色差变化波动不大，但随着试验周期的增长，色差变大。

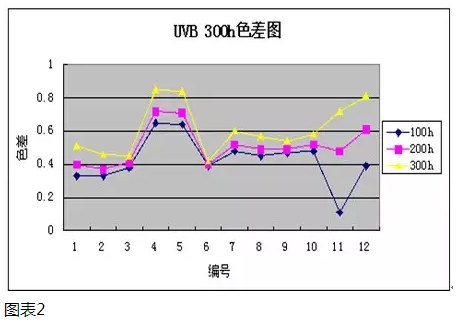

由图二，uvb 300h色差图可得，经100h试验后，样品的色差变化基本在0.2-0.7之间；200h后，在0.3-0.8之间；300h后，在0.4-0.9之间，同q-sun试验一样，uvb试验个样品的色差变化波动不大，也随试验周期的增长，色差变大。但从试验所得数据可以看出，荧光紫外灯老化试验对涂层的老化周期大大小于氙弧老化试验，紫外线对涂层有很强的破坏能力。
