虎丘区耐候钢大气模拟腐蚀试验-j9九游国际真人

该腐蚀试验的目的是在实验室室内模拟自然条件，主要是湿/千循环，并以加速方式进行暴露，以研究短时间内大量湿/干循环的影响。实验室锅炉产生的蒸汽通过封闭室的一端进入，并在循环的润湿部分在钢试样上凝结。在靠近另一端的位置设置试件，由于腔体进出口之间的温度梯度和压降, 会发生冷凝，导致试件润湿。在循环干燥过程中， 用吹风机吹热空气并干燥试样。用定时器监测和控制湿润和干燥的时间;每个循环湿润20min,干燥10 min。 一天的外部曝光被压缩为一个0.5小时的周期。在200、 500、 750、1200和2200个 周期结束时(相当于野外6年的zui大暴露时间)，去除代表性标本并进行分析。

在大气暴露模拟腐蚀试验中，湿/干循环条件下的试样主要表现为多孔的、白色的α-feooh层。 非常细的α-feooh胡须似乎形成在泡沫，云状层(图1)的边缘，在锈的顶部表面。 经过750次循环后，α-feooh开始呈现出锋利的盘子状(图2)。经过2200次循环后，α-feooh完全结晶，如图3所示。一般来说，生锈不是一个均匀的过程，不同的相是同时形成的。 如图4所示，经过2200个周期后，一个标本显示了绚丽的生长模式，特征是α-feooh， 以及γ-feooh的厚板，其切片显示为蠕虫的聚集物。 zui初形成的沉积非晶层被发现是无特征的，并由相指定为非晶混合(am)。 图5中可以看到γ-feooh院全结晶的形式是弯曲的板。 仔细检查发现，在这些板上形成了毛茸茸的细须。

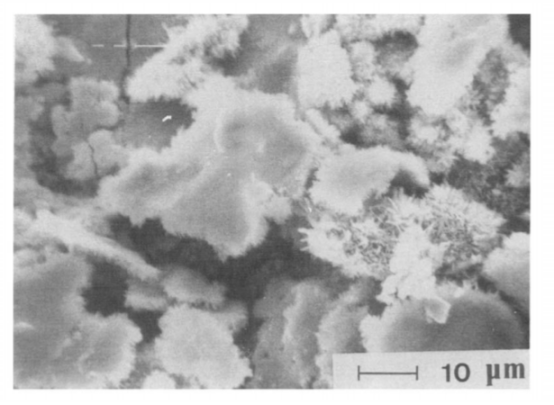

图1  4~500的周期。云状结构的无定形锈，其中针晶型α-feooh在初期在外围成核生长。

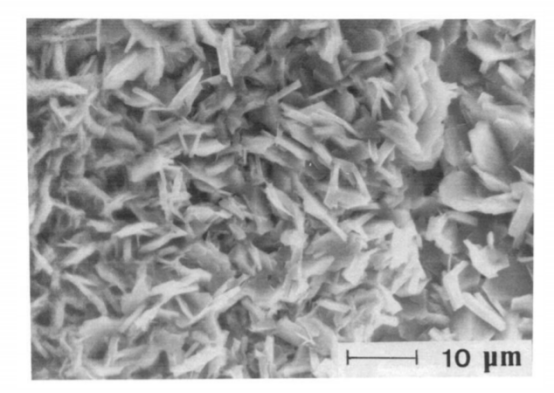

图2所示。1~750周期。生长的薄而扁平的片状晶体α-feooh 后阶段。

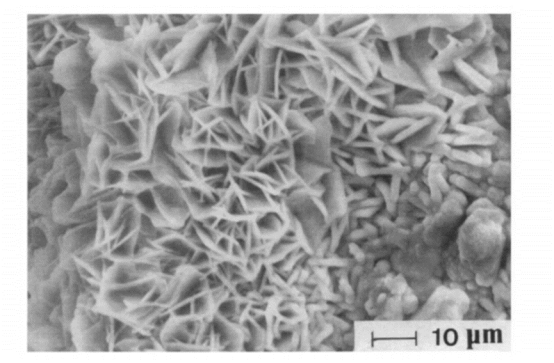

图3所示。4~2200周期。随着时间的推移，a晶体变得更厚并出现如羽毛碎片或碎玻璃。

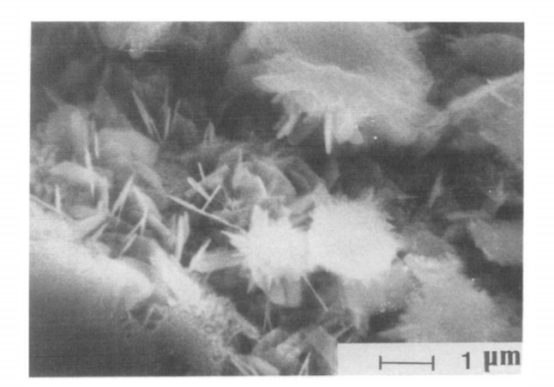

图4所示。5~2200周期，除α-feooh外，还有花状结晶聚集物feooh和厚盘子的γ-feooh，其中的部分看起来像蠕虫的聚集物，也形成和成长。这张照片显示了一个花晶区，靠近晶区γ-feooh晶体区。下部出现在沉积层上的鹅状突起对的可能是无定形am相。

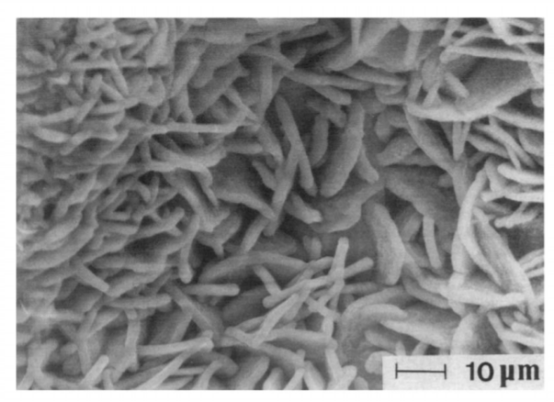

图5所示。7 - 2200周期。弯曲和摆动的γ-feooh盘子;每个盘子都可以观察到有沿生长方向依次铺设的细层。
