钛合金螺栓金相组织分析 苏州第三方检测单位-j9九游国际真人

tc4、tc6、tc16等钛合金螺栓的金相组织都为α＋β两相组织，退火组织的α量多，热处理固溶＋时效后的α量比退火组织的α量要少一些。

(1) tc4钛合金螺栓

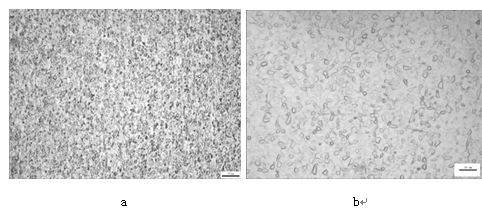

a. tc4钛合金螺栓金相组织为α＋β，见图5-24（a 100×，b 500×）。

图5-24 tc4螺栓固溶时效金相组织

b. tc4钛合金螺栓热处理工艺

退火：780℃ 2h，氩气或氮气冷却

固溶：955℃ 1h，流动净水冷却

时效：540℃ 6h，氩气或氮气冷却

(2) tc6钛合金螺栓

a. tc6钛合金螺栓退火金相组织为α＋β，见图5-25。

图5-25 tc6钛合金螺栓退火金相组织100×

b. tc6钛合金螺栓热处理工艺

等温退火：870℃ 1h，随炉冷至650℃保温2 h，氮气冷却

(3) tc16钛合金螺栓

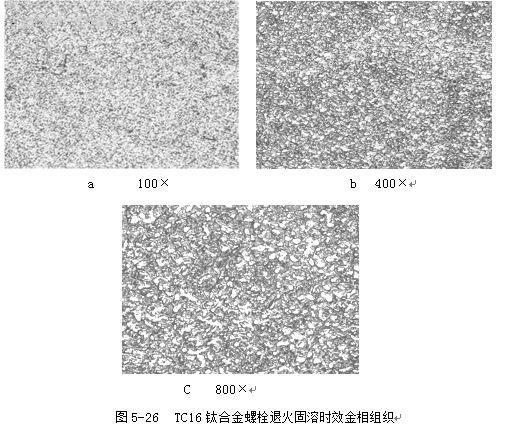

a. tc16钛合金螺栓金相组织为α＋β，见图5-26 （a、b、c）。

b. tc16钛合金螺栓热处理工艺

退火：780℃ 2h，氩气或氮气冷却

固溶：800℃ 1.5h，流动净水冷却

时效：540℃ 8h，氩气或氮气冷却
